Le principe de base des évaporateurs consiste à chauffer l'eau (le fluide) et à l'évaporer. L'évaporat (distillat) est condensé et rejeté, alors que le concentrat est éliminé (brûlé).

Le procédé de traitement par évaporation est très répandu en France, nettement moins en Suisse. Il est assez onéreux à l'achat et gourmand en consommation de courant électrique, dès que les débits s'élèvent. Néanmoins, il est relativement simple de l'automatiser, le travail d'entretien n'étant alors que peu conséquent. Il permet d'éliminer les sels, donc de garantir un zéro rejet, soit pas de rejets liquides.

Il est surtout utilisé là où les systèmes « classiques » (physico-chimiques, membranaires, ...) ne peuvent être appliqués.

Les systèmes d'évapo-concentrations sont spécialement adaptés pour le traitement des effluents fortement chargés et dont les débits ne sont pas trop élevés. Un évaporateur permet de recycler des effluents de process.

Dans certains cas, et sous certaines conditions, il est même possible de recycler le concentrat. Dans ce cas, l'utilisation d'un évaporateur, se justifie.



Les systèmes d'évaporateur proposés par DLK Technologies SA

De conception unique et flexible, les appareils fournis par DLK Technologies SA peuvent traiter les effluents de manière totalement automatique.

  • Leur compacité minimise les exigences d'espace au sol.
  • Leur conception simple et robuste limite l'entretien et la maintenance.
  • Les rapports frais de maintenance, frais d'investissement et frais d'exploitation sont optimisés.

Points forts des systèmes d'évaporateurs

  • Les évaporateurs sont utilisés en général lorsque les autres techniques (physico-chimique, membranaire, …) ne sont pas applicables.
  • Une des applications les plus connues des évaporateurs est lorsqu’il est interdit de rejeter les effluents liquides et que l’on souhaite un recyclage à 100 % (0 rejet).
  • Ils peuvent être utilisés comme traitement unique ou en traitement final.
  • Ils sont intéressants pour la revalorisation des métaux précieux.
  • Ils permettent le recyclage.
  • Ils sont peu encombrants.
  • Ils évitent l'utilisation de filtres presses et autres systèmes pour la séparation de la boue...
  • Ils peuvent être couplés avec un système FBR.

Points faibles des systèmes d'évaporateurs

  • Ils ont un pris élevés.
  • Ils ont une consommation énergétique défavorable.
  • La mise en œuvre est compliquée et ils sont délicats à utiliser
  • La présence de solvant peut gêner la réaction, dans ce cas l'utilisation d'un système FBR peut être conseillé.

Le principe des évaporateurs à compression mécanique de vapeur

La compression mécanique de vapeur (CMV) est la technique la plus efficace et la plus économique pour évaporer l'eau. Ce processus utilise la vapeur évaporée du produit pour comprimer mécaniquement cette vapeur à une pression plus élevée, afin qu'elle puisse être condensée dans un échangeur thermique.



schéma evaporateur



  • La CMV est effectuée par un ventilateur de type radial ou un compresseur.
  • Le ventilateur fournit un taux de compression relativement bas de 1:30 avec une haute surface de transfert thermique. Il est énergiquement très efficace.
  • Des taux de compression plus élevés peuvent être obtenus avec des souffleuses de type pompe à lobes. Ce type de matériel est utilisé pour des évaporateurs d'une capacité d'évaporation inférieure à 6000 kg/h.
  • La CMV utilise seulement de l'énergie pour comprimer la vapeur, puisque l'énergie thermique latente est toujours réutilisée !
  • L'énergie fournie au compresseur peut être tirée d'un moteur électrique, d'une turbine à vapeur ou d'une turbine à gaz. Dans n'importe quel cas, l'économie d'exploitation est extrêmement bonne.



Description d'un évaporateur à compression mécanique de vapeur

  • Les effluents à traiter sont préchauffés dans un échangeur de chaleur ou sont récupérés, principalement les calories apportées par le refroidissement de la vapeur saturée côté sortie. La solution est ensuite concentrée dans un échangeur tubulaire à flot grimpant.
  • Les vapeurs saturées sont débarrassées des gouttelettes dans un séparateur cyclonique. Elles passent ensuite dans le compresseur, puis dans l'échangeur pour ressortir sous forme d'eau chaude, qui servira d'apport calorifique à l'échangeur de préchauffage.
  • La phase de compression et de détente des vapeurs permet d'entretenir le système en énergie.
  • Le concentrat sort de l'installation vers un stockage.

Etapes de process du traitement par évapo-concentration

Tampons

  • Régulation des charges et des débits

Ajustement du pH

  • Ajout de réactifs
  • Brassage

Filtration

  • Elimination des particules grossières

Evaporation-concentration

  • Chargement
  • Concentration
  • Evaporation
  • Déchargement
  • Nettoyage


Stockage, traitement aval

  • Stockage
  • Traitement des organiques
  • Distribution, évacuation

evaporateur schéma H2O































H2O évaporateur



Dimensionnement d'un évaporateur

Pour le dimensionnement des systèmes d'évapo-concentration, il convient de tenir compte d'un certain nombre de paramètres :

Tampons

  • Régulation de la charge et du débit.

Evaporateurs

  • Débits,
  • Viscosité,
  • Point d'ébullition,
  • Point éclair.

DLK Technologies SA propose des systèmes adaptés en fonction des besoins spécifiques de ses clients, tels que le volume d'eau, la charge, l'infrastructure, le personnel, le budget, ...

En fonction du type d'effluent, le dimensionnement d'une électrocoagulation demande de réaliser un essai. DLK Technologies SA dispose d'un laboratoire ad hoc ainsi que d'unités de pilotage pour assister ses clients dans cette démarche et ainsi, proposer la solution la plus avantageuse.



Les modèles proposés par DLK Technologie SA offrent les caractéristiques suivantes :

  • Débits de quelques centaines de litres par jour à quelques m3 par jour,
  • Solutions 100% automatisées, gestion intégrale par automate et écran de contrôle tactile.



Les évaporateurs Vacudest de l'entreprise H2O

Chez DLK nous proposons des évaporateur de la taille xs/s ou M. Nous ne travaillons pas avec des évaporateurs de plus grande taille. Nous vous proposons donc :



VACUDEST XS

Point fort des Vacudest XS

  • Le système modulaire VACUDEST – Equipement selon le souhait du client
  • A faible consommation énergétique grâce au recyclage à hauteur 95 % de l‘énergie dépensée
  • Performant grâce à un fort taux d‘évaporation

Il existe plusieurs modèle de Vacudest xs.

Le Vacudest XS 200

vacudest xs 200



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles /an ): 200
Dimensions (mm): 1'230 x 675 x 1'935
Poids (kg): 390







Fiche technique Vacudest XS

Le Vacudest XS 200 Clearcat

vacudest xs 200 clearcat



La technologie intégrée Clearcat pour une meilleure qualité de distillat
Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles /an ): 200
Dimensions(mm): 1'600 x 890 x 2?000
Poids (kg): 730





Fiche technique Vacudest XS Clearcat



Le Vacudest XS 300

vacudest xs 300



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles/ an): 300
Dimensions (mm): 1'230 x 675 x 1'935
Poids (kg): 420







Fiche technique Vacudest XS



Le Vacudest XS 300 Clearcat

vacudest xs 300 clearcat



La technologie intégrée Clearcat pour une meilleure qualité de distillat
Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles/ an) : 300
Dimensions(mm): 1'600 x 890 x 2'000
Poids (kg): 750



Fiche technique Vacudest XS CLearcat



Vacudest S

Point forts des Vacudest S

  • Le système modulaire VACUDEST – Equipement selon le souhait du client
  • A faible consommation énergétique grâce au recyclage à hauteur 95 % de l‘énergie dé pensée
  • Performant grâce à un fort taux d‘évaporation

Il existe plusieurs modèles de Vacudest S:

Le Vacudest S 450

Vacudest s 450



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles / an): 450
Dimensions (mm): 2'000 x 1'200 x 2'050
Poids (kg): 1'200





Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles

Fiche technique Vacudest S



Le Vacudest S 600

Vacudest s 600



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles/ an): 600
Dimensions(mm): 2'000 x 1'200 x 2'050
Poids (kg): 1'230





Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles

Fiche technique Vacudest S



Le Vacudest S 750

Vacudest s 750



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles/ an): 750
Dimensions(mm): 2'000 x 1'200 x 2'050
Poids (kg): 1'280





Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles

Fiche technique Vacudest S



Vacudest M

Les points forts du Vacudest M

  • Le système modulaire VACUDEST – Equipement selon le souhait du client
  • A faible consommation énergétique grâce au recyclage à hauteur 95 % de l‘énergie dé pensée
  • Performant grâce à un fort taux d‘évaporation

Il existe plusieurs modèles de Vacudest M:



Le Vacudest M 1'050

vacudest M 1.050



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles / an): 1.050
Dimensions(mm): 2'650 x 1'550 x 2'800
Poids (kg): 2'350





Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles

 Fiche technique Vacudest M

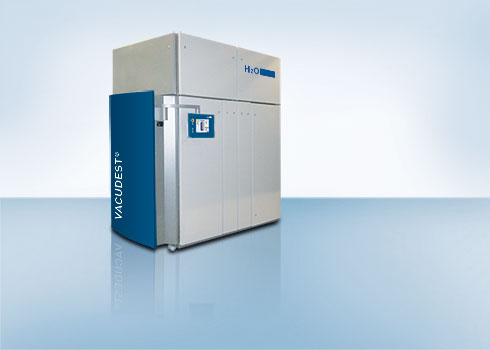

Le Vacudest M 1'500

VACUDEST M 1500



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles / an): 1'500
Dimensions(mm): 2'650 x 1'550 x 2'800
Poids (kg): 2'500







Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles

Fiche technique Vacudest M



Le Vacudest M 2'100

vacudest M 2.100



Entretien de l’installation simplifié pour un accès au système facilité
Commande conviviale de la machine grâce au Vacutouch ; par liaison Internet
Technologie de pointe qui garantit une très bonne qualité de distillat
Capacité (m³ d’eaux usées industrielles / an): 2'100
Dimensions (mm): 2'650 x 1'550 x 2'800
Poids (kg): 2'600







Options d'équipements:

  • Echangeur de châleur Activepowerclean, auto-nettoyant, qui permet une réduction des coûts d’exploitation
  • Condensateur Clearcat pour une séparation des huiles et des graisses de façon fiable et complète
  • Destcontrol pour améliorer encore plus la qualité du distillat
  • E-Service, liaison Internet de la commande Vacutouch
  • Système de refroidissement premium des rejets d’air dans l‘atmosphère, insonorisation premium et bien d’autres options disponibles



Fiche technique Vacudest M



En plus, DLK Technologies SA fournit :

Traitement d'eau clef en main

Informations

Les informations de cette page et la plupat des images viennent du site de l'entreprise H2o:
